I/ Le langage binaire⚓
L'information transmise entre un ordinateur et une imprimante est de nature binaire : chaque bit de donnée ne peut valoir que 0 ou 1. On trace la tension parcourant le câble sur une courte durée, on intercepte ainsi une partie de la trame transmise :
Terminez le décodage du message en binaire (suite de 0 et 1). Vous regrouperez par mots de 1 octet (soit 8 bits) :
Question⚓
le message débute par : 010
II/ Les ondes électromagnétiques⚓
Les rayons gamma γ sont émis par les éléments dits radioactifs, leur danger pour la santé est très important.
Les rayons X pénètrent la matière, ils sont utilisés en radiologie. Une exposition prolongée peut provoquer des brûlures.
Les rayons ultraviolets (U.V.), émis notamment par le soleil, sont invisibles, ils contribuent au bronzage de la peau et peuvent être nocifs à forte dose.
La lumière visible à l'oeil se décompose en plusieurs ondes de « couleurs différentes » que l'on peut observer notamment lors d'un arc-en-ciel.
Le rayonnement infrarouge (I.R.) est spontanément émis par tout corps dégageant de la chaleur. On l'utilise notamment pour la détection de mouvement ou la transmission d'information par télécommande.
Les micro-ondes regroupent un large éventail d'ondes dont les domaines d'application passent de la téléphonie, aux radars, au wifi etc.
Les ondes radio sont des ondes de longue portée utilisées dans la transmission des signaux dédiés à la radio et la télévision notamment.
Reliez par une flèche les éléments à leur longueur d'onde :
Question⚓
III/ La transmission d'information⚓
1- Attribuez chaque définition au numéro du support du Doc.4 :
Question⚓
Support n°............: les connexions sans fil utilisant les ondes électromagnétiques (wifi ou Bluetooth) permettent de transmettre une information à haut débit sur une distance limitée. La portée du signal est de 20 à 50 mètres maximum.
Support n°............: la fibre optique permet la transmission d'information à très haut débit sur des longues distances.
Support ............: les fils de cuivre (câble Ethernet ou USB) permettent de transmettre une information à haut débit sur des longues distances

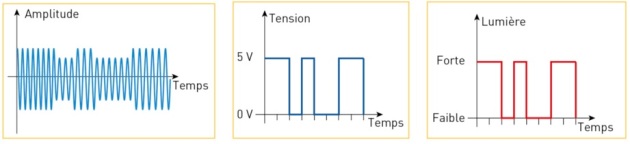

2- Attribuez le numéro à la trame à laquelle il correspond.
Question⚓
IV/ Le protocole wifi⚓
Ordonnez de 1 à 5 les étapes permettant de se connecter à un réseau par le protocole wifi.
Question⚓
Étape n°............ : le nouvel ordinateur envoie la clef au point d'accès.
Étape n°............ : le nouvel ordinateur peut échanger des données sur le réseau wifi.
Étape n°............ : le point d'accès demande la clef de sécurité (mot de passe).
Étape n°............ : le nouvel ordinateur demande l'autorisation de se connecter au point d'accès.
Étape n°............ : le point d'accès confirme la connexion au réseau
V/ Le réseau wifi : constituants et parcours⚓
Le schéma suivant représente un réseau local connecté à internet par un routeur et disposant d'un point d'accès wifi. Analysez-le et répondez aux questions.
1- Reliez le système à sa définition :
Question⚓
2- Quel ordinateur peut être déplacé dans la maison tout en gardant sa connexion internet en continu ?
Question⚓
3- La tablette est utilisée pour visionner des photos stockées sur l'ordinateur 1 :
Question⚓
Sur la figure représentant un réseau local, représentez en trait continu bleu le parcours de l'information.
4- Le portable 1 est utilisé pour consulter un site internet de vente de billets de spectacle :
Question⚓
Sur la figure représentant un réseau local, représentez en trait continu vert le parcours de l'information.
5- L'utilisateur du portable 1 souhaite imprimer le billet de spectacle qu'il vient de télécharger :
Question⚓
Sur la figure représentant un réseau local, représentez en trait pointillé vert le parcours de l'information vers l'imprimante.
